AWG美國線規線規換算表

文章出處：www.cizcar.cn 作者：BCC 時間：2016-12-14 13:19:06 瀏覽量：返回上一頁

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的最大容量。

英國和美國使用線號表示法。線號又稱線規(wire gauge)，按0、 1、 2、 3……數碼順序表示，數碼越大，線材越細。

300年前，軋制和擠壓尚未誕生，還是用鍛造制備線坯，當年的測量工具也很粗糙，在這情況下以拉制的次數作為線材粗細的標志。每拉一次增加一號，線坯則為0號。因?yàn)橛斜姸嘧鞣唬?其工藝又各不相同，于是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的，但又沒有“秦始皇”給他們統一度量。經過300年的淘汰，兼并和變遷，有的國家就改為直徑計量，但英國和美國，線號表示法沿用至今?，F(xiàn)今常使用的是美國線規(AWG)，伯明翰線規(BWG)和英國標準線規(SWG)。

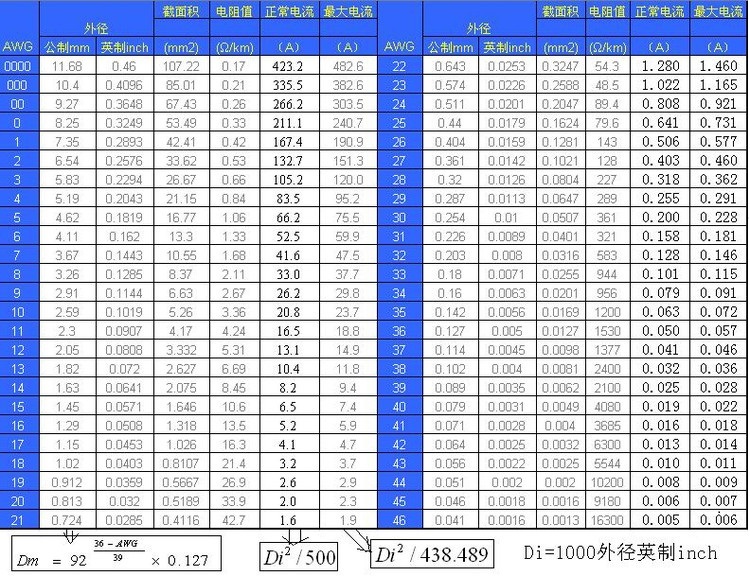

AWG美國線規線規換算表

AWG美國線規線規換算表

Q
高柔線是噱頭嗎？

A
高柔線，是目前線纜行業內非常熱門的詞，生產商們都以高柔線自翊并將其設定為線纜高端品。然而，學術界目前并沒有關于高柔線的明確釋義，也并沒有權威機構作出任何說明。高柔線多用于頻繁彎曲的場合，高柔性不等于高度柔軟，許多廠商也并沒有真正的了解高柔線，為了利益便混淆標準。
Q
RVVYP是拖鏈電纜嗎？

A
RVVYP不是拖鏈電纜。RVVYP全稱是耐油聚氯乙烯護套屏蔽軟電纜（60227 IEC 74），執行國家標準GB/T5023-2008。
