如何選擇拖鏈電纜規格型號

文章出處：www.cizcar.cn 作者：BCC 時間：2021-07-26 14:29:12 瀏覽量：返回上一頁

現如今在各種工業設備以及電力場所當中都會應用到拖鏈電纜，這種電纜zui大的特點就是它的柔韌性很好，耐彎曲，耐磨，若與標準電纜拖鏈組合使用，既能方便進行整理，又能更加有效地延長其使用壽命。

正確選擇拖鏈電纜規格型號，對于延長電纜使用壽命及設備正常運轉至關重要。

拖鏈電纜國家標準

由于我國沒有為拖鏈電纜制訂相應的國家標準和行業標準，因此，每個拖鏈電纜生產廠家所生產的拖鏈電纜都有各自的企業標準。

拖鏈電纜表示方法主要由型號、規格及電壓這三個部分組成。那么，我們從這三個方面來說說，如何選擇拖鏈電纜規格型號。

拖鏈電纜如何選型

生產的標準不同，拖鏈電纜的型號也不同。諸多的生產廠家，諸多的型號，為技術人員選擇型號增加了難度。實際上，我們只需提供幾個電纜技術參數，也可輕松選擇拖鏈電纜型號。

1、行程距離，即拖鏈運動部分的長度。
2、速度，即拖鏈電纜的zui大移動速度。
3、加速度，即拖鏈電纜的zui大加速度。
4、彎曲半徑，即拖鏈電纜的zui小彎曲半徑（關于拖鏈電纜的彎曲半徑的更多內容，可參考《拖鏈電纜彎曲半徑怎樣計算》。）
5、使用環境，拖鏈電纜所處的應用環境。
6、是否需要屏蔽，可根據現場環境干擾的強弱，來選擇屏蔽的類型。

將上述幾個參數提交給玖泰拖鏈電纜銷售人員，即可為您選擇出合適的拖鏈電纜型號。

拖鏈電纜規格選擇

拖鏈電纜規格是由額定電壓、芯數及標稱截面組成。

電線及控制電纜等一般的額定電壓為300/300V、300/500V、450/750V；中低壓電力電纜的額定電壓一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）kv、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。玖泰拖鏈電纜的額定電壓一般有300/300V、300/500V、0.6/1KV。

電線電纜的芯數根據實際需要來定，一般電力電纜主要有1、2、3、4、5芯，電線主要也是1～5芯，控制電纜為1～60芯。玖泰拖鏈電纜的芯數一般為1～40芯。

標稱截面是指導體橫截面的近似值。為了達到規定的直流電阻，方便記憶并且統一而規定的一個導體橫截面附近的一個整數值。我國統一規定的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。這里要強調的是導體的標稱截面不是導體的實際的橫截面，導體實際的橫截面許多比標稱截面小，有幾個比標稱截面大。

雖然我國的拖鏈電纜沒有相應的國家標準，但是想要選擇合適的拖鏈電纜型號規格也很簡單，只需提供：行程距離，速度，加速度，彎曲半徑，使用環境，是否需要屏蔽，額定電壓、芯數及標稱截面等參數。

Q
拖鏈電纜有哪些型號？

A
拖鏈電纜型號眾多，一般常見的國產拖鏈電纜型號有TRVV、TRVVP、TRVVSP(TRVVPS)。
Q
坦克鏈里一定要用拖鏈電纜嗎？

A

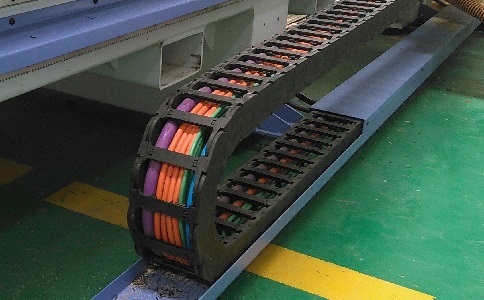

坦克鏈，也稱拖鏈，又名電線電纜保護拖鏈（Cable carrier），是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因為工作時需跟隨坦克鏈系統來回彎曲工作，電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性，最好就使用拖鏈專用高柔性電纜。
